ZDC-I自动压强控制仪
◆概述：
ZDC-I系列压强控制仪既是高度智能化的一台中量程真空真空测量仪器，又是自动完成充气并恒定真空设备压力(真空)的控制仪器。
基于真空测量仪器，具有与ZDK-Ⅲ型系列真空计所有技术参数及性能特点。
基于压力(真空)的控制仪器，可实现某些特殊工艺要求的真空设备，需充入一种或几种气体并在**短时间内达到稳定值，且保持稳定。该压力(真空)的控制仪器采用我公司潜心研制并专有的比例电磁阀门作充气执行元件。目前国内拥有该项技术。该比例电磁阀门采用特别的锥形截面铁芯、极小摩擦的导环结构，具有运行可靠、平稳，响应快，灵敏度高等特性；同时采用PWM驱动比例电磁阀门，使得稳压过程更加快速，平稳，过冲小。
采用外控PLC信号、RS232/RS485信号，开启/关闭比例电磁阀门先进功能，使得实现真空系统的自动化成为可能。为适应真空设备自动化技术，并集成了强大的继电器触点控制、串行通讯、真空模拟量等扩展功能。
特别适用于真空应用设备真空测量为50～1×10-3Pa，稳定压力(真空)为9～5×10-3Pa。 |
◆技术参数：
*规管型号：ZJ-10
*比例电磁阀型号：ZDT-2
*测量范围：50～1×10-4Pa
*稳压(真空)范围：9～5×10-3Pa
*压力(真空)稳定精度）：±3%
*控制路数：2路可扩展至4或8路
*控制范围：10～1×10-3Pa
*控制精度：±1%
*控制方式：继电器触点输出，负载能力AC220V/3A(或DC28V/3A)无感负载
*去气方式：轰击去气
*仪器采样时间：1S
*电源：90-260V/50Hz或220V±10%50Hz
*功耗：40W
*重量：5Kg/4Kg（视机箱尺寸而定）
*机箱尺寸：240×88×280或480×88×280
265×119×280或480×119×280（宽×高×深）
◆性能特点：
*LED绿屏数字显示
*快速、平稳的稳压过程
*稳固的一体式比例电磁阀门
*精密真空信号放大电路，稳定的零点和满度
*宽广的稳发射回路，自适应调节稳定电离规发射电流
*全量程自动切换，无需手动换档
*超量程自动保护，不会因系统突然曝露大气而损坏规管。
*光电隔离，数字滤波，优异的抗干扰能力，稳定、可靠的真空测量
*PVC彩色面板，外型美观大方
*功能化、模块化结构设计
*点控或区域控制，控制上、下限区间任意设定
*控制点掉电（失电）保护，记忆功能。
*简化功能按键（仅测量、去气按键），操作十分简单，不会因操作失误而损坏规管或仪器。
◆选配扩展功能及选件：
*选配功能:0～5/10V/10mV，0/4～10/20mA等真空度摸拟量输出
*选配功能:RS232、RS485等单向或双向接口输出
*选配功能:打印机及接口
*规管接口选件：15.5外径玻规；15.5外径金属直管DN16/25/35CF;DN10/16/25/40KF等不同接口
*线长选件:3米/5米/10米/15米/20米/25米/30米......**长至50米 |
|
| |
|
| |
|
| |
|

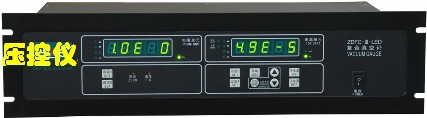

ZDFC-III电阻、电离复合压控仪
◆概述：
ZDFC-Ⅲ系列复合压强控制仪既是高度智能化的一台复合真空计，又是一台能自动完成充气并恒定真空设备压力(真空)的控制仪器，并将其技术组合。
基于真空测量仪器，具有与ZDF-Ⅲ型系列真空计所有技术参数及性能特点。
基于压力(真空)的控制仪器，可实现某些特殊工艺要求的真空设备，需充入一种或几种气体并在短时间内达到稳定值，且保持稳定。该压力(真空)的控制仪器采用我公司潜心研制并专有的比例电磁阀门作充气执行元件。目前国内拥有该项技术。
该比例电磁阀门采用特别的锥形截面铁芯、极小摩擦的导环结构，具有运行可靠、平稳，响应快，灵敏度高等特性；同时采用PWM驱动比例电磁阀门，使得稳压过程更加快速，平稳，过冲小。
采用外控PLC信号、RS232/RS485信号，开启/关闭比例电磁阀门先进功能，使得实现真空系统的自动化成为可能。为适应真空设备自动化技术，并集成了强大的继电器触点控制、串行通讯、真空模拟量等扩展功能。
特别适用于真空应用设备真空测量为1×105Pa～1×10-5Pa，稳定压力(真空)为1～5×10-3Pa。 |
◆技术参数：
*规管型号：ZJ-27
*比例电磁阀型号：ZDT-2
*测量范围：5～1×10-5Pa
*稳压(真空)范围：1～5×10-3Pa
*压力(真空)稳定精度）：±3%
*控制路数：2路可扩展至4或8路
*控制范围：2.5×103～1×10-4Pa
*控制精度：±1%
*控制方式：继电器触点输出，负载能力AC220V/3A(或DC28V/3A)无感负载
*去气方式：焦耳去气
*仪器采样时间：1S
*电源：90-260V/50Hz或220V±10%50Hz
*功耗：40W
*重量：5Kg/4Kg（视机箱尺寸而定）
*机箱尺寸：240×88×280或480×88×280
265×119×280或480×119×280（宽×高×深）
◆性能特点：
*LED绿屏数字显示
*快速、平稳的稳压过程
*稳固的一体式比例电磁阀门
*宽广的测量范围
*快速的反应速度
*微处理器修正规管非线性，减少了测量误差
*精密真空信号放大电路，稳定的零点和满度
*宽广的稳发射回路，自适应调节稳定电离规发射电流
*全量程自动切换，无需手动换档
*超量程自动保护，不会因系统突然曝露大气而损坏规管。
*光电隔离，数字滤波，优异的抗干扰能力，稳定、可靠的真空测量
*功能化、模块化结构设计
*点控或区域控制，控制上、下限区间任意设定
*控制点掉电（失电）保护，记忆功能。
*简化功能按键，操作十分简单，不会因操作失误而损坏规管或仪器。
*PVC彩色面板，外型美观大方
◆选配扩展功能及选件：
*选配功能:0～5/10V/10mV，0/4～10/20mA等真空度摸拟量输出
*选配功能:RS232、RS485等单向或双向接口输出
*选配功能:打印机及接口
*规管接口选件：15.5外径玻规；15.5外径金属直管DN16/25/35CF;DN10/16/25/40KF等不同接口
*线长选件:3米/5米/10米/15米/20米/25米/30米......**长至50米 |
|
| |
|
| |
|
| |
|

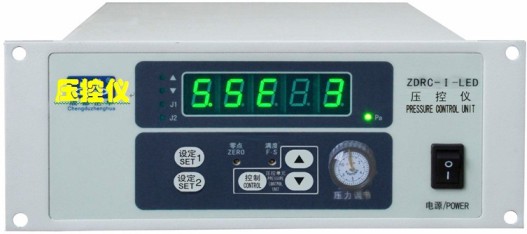

ZDRC-I-LED电阻压强控制仪
◆概述：
ZDRC-I系列压强控制仪既是高度智能化的一台粗、低真空真空测量仪器，又是自动完成充气并恒定真空设备压力(真空)的控制仪器。
基于真空测量仪器，具有与ZDR-Ⅰ型系列电阻真空计所有技术参数及性能特点。
基于压力(真空)的控制仪器，可实现某些特殊工艺要求的真空设备，需充入一种或几种气体，并在短时间内达到稳定值，且保持稳定；同时稳定真空值为低真空量程。该压力(真空)的控制仪器采用电阻真空计作采样与反馈。并采用我公司潜心研制并专有的比例电磁阀门作充气执行元件。目前国内拥有该项技术。该比例电磁阀门采用特别的锥形截面铁芯、极小摩擦的导环结构，具有运行可靠、平稳，响应快，灵敏度高等特性；同时采用PWM驱动比例电磁阀门，使得稳压过程更加快速，平稳，过冲小。
采用外控PLC信号、RS232/RS485信号，开启/关闭比例电磁阀门先进功能，使得实现真空系统的自动化成为可能。为适应真空设备自动化技术，并集成了强大的继电器触点控制、串行通讯、真空模拟量等扩展功能。
特别适用于真空应用设备真空测量为1×105～1×10-1Pa，稳定压力(真空)为1000～1×100Pa。 |
◆技术参数：
*规管型号：ZJ-52T
*比例电磁阀型号：ZDT-2
*测量范围：1×105～1×10-1Pa
*稳压(真空)范围：1×103～1×100Pa
*压力(真空)稳定精度）：±3%
*控制路数：2路可扩展至4或8路
*控制范围：2.5×103Pa～5×10-1Pa
*控制精度：±1%
*控制方式：继电器触点输出，负载能力AC220V/3A(或DC28V/3A)无感负载
*仪器采样时间：1S
*电源：90-260V/50Hz或220V±10%50Hz
*功耗：30W
*重量：4Kg/3Kg（视机箱尺寸而定）
*机箱尺寸：240×88×280或480×88×280
265×119×280或480×119×280（宽×高×深）
◆性能特点：
*LED绿屏数字显示
*快速、平稳的稳压过程
*稳固的一体式比例电磁阀门
*宽广的测量范围
*快速的反应速度
*微处理器修正规管非线性，减少了测量误差
*光电隔离，数字滤波，优异的抗干扰能力，稳定、可靠的真空测量
*功能化、模块化结构设计
*点控或区域控制，控制上、下限区间任意设定
*控制点掉电（失电）保护，记忆功能。
*简化功能按键，操作十分简单，不会因操作失误而损坏规管或仪器。
*PVC彩色面板，外型美观大方
◆选配扩展功能及选件：
*选配功能:0～5/10V/10mV，0/4～10/20mA等真空度摸拟量输出
*选配功能:打印机及接口
*选配功能:RS232、RS485等单向或双向接口输出
*规管接口选件：DN16/25/35CF;DN10/16/25/40KF;NPT;VCR;G管螺纹等不同接口
*线长选件:3米/5米/10米/15米/20米/25米/30米......**长至100米
◆说明：
1、仪器有效测量范围：3×103～5×10-1Pa
1×105～3×103Pa及5×10-1～1×10-1Pa测量值仅作参考。
2、测量值（用干燥空气或氮气校准的值）与气体成份有关，若需测量特殊气体的真空度，应选用其它相应型号的真空计。 |
|
| |
|
| |
|
| |
|
ZDMC-I-LED电容压强控制仪
◆概述：
ZDMC-I系列压强控制仪既是高度智能化的一台粗、低真空真空测量仪器，又是自动完成充气并恒定真空设备压力(真空)的控制仪器。
基于真空测量仪器，具有与ZDM-Ⅰ型系列电容真空计所有技术参数及性能特点。
基于压力(真空)的控制仪器，可实现某些特殊工艺要求的真空设备，需充入一种或几种气体，并在短时间内达到稳定值，且保持稳定；同时稳定真空值为低真空量程。该压力(真空)的控制仪器采用电阻真空计作采样与反馈。并采用我公司潜心研制并专有的比例电磁阀门作充气执行元件。目前国内拥有该项技术。该比例电磁阀门采用特别的锥形截面铁芯、极小摩擦的导环结构，具有运行可靠、平稳，响应快，灵敏度高等特性；同时采用PWM驱动比例电磁阀门，使得稳压过程更加快速，平稳，过冲小。
采用外控PLC信号、RS232/RS485信号，开启/关闭比例电磁阀门先进功能，使得实现真空系统的自动化成为可能。为适应真空设备自动化技术，并集成了强大的继电器触点控制、串行通讯、真空模拟量等扩展功能。
电容薄膜式绝压(真空)变送器为力敏型传感器，其受力形变的膜片目前采用两种：一种是金属合金膜片；另一种是陶瓷膜片。由于陶瓷膜片具有高的稳定性，极小的零点漂移，超强的抗腐蚀性，较高的抗过压冲击等特性而广泛采用。
我公司经过数年精心研制，采用国际著名公司的陶瓷薄膜式力敏传感器(sensor)，并匹配专用精密驱动电子学电路及信号调理电路，推出了外形精致、高性能的系列电容陶瓷薄膜式变送器。
为适应真空设备自动化技术，并集成了强大的继电器触点控制、串行通讯、真空模拟量等扩展功能。特别适用于真空应用设备的粗、低真空测量与控制。 |
◆技术参数：
*规管型号：ZJ-IC
*比例电磁阀型号：ZDT-2
*测量范围：对20kpa规为：20kpa～20pa
对10kpa规为：10kpa～10pa
对5kpa规为：5kpa～5pa
*稳定压力(真空)为5000～1×10Pa(与所对应电容变送器测量范围及真空系列)相适应。
*压力(真空)稳定精度）：±3%
*控制路数：2路可扩展至4或8路
*控制范围：与所对应电容变送器测量范围相适应
*控制精度：±1%
*控制方式：继电器触点输出，负载能力AC220V/3A(或DC28V/3A)无感负载
*仪器采样时间：1S
*电源：220V±10%50Hz
*功耗：20W
*重量：3Kg（视机箱尺寸而定）
*机箱尺寸：240×88×280或480×88×280（宽×高×深）
◆性能特点：
*LED绿屏数字显示
*快速、平稳的稳压过程
*稳固的一体式比例电磁阀门
*宽广的测量范围
*快速的反应速度
*微处理器修正规管非线性，减少了测量误差
*光电隔离，数字滤波，优异的抗干扰能力，稳定、可靠的真空测量
*功能化、模块化结构设计
*点控或区域控制，控制上、下限区间任意设定
*控制点掉电（失电）保护，记忆功能。
*简化功能按键，操作十分简单，不会因操作失误而损坏规管或仪器。
*PVC彩色面板，外型美观大方
◆选配扩展功能及选件：
*选配功能:0～5/10V/10mV，0/4～10/20mA等真空度摸拟量输出
*选配功能:打印机及接口
*选配功能:RS232、RS485等单向或双向接口输出
*规管接口选件：DN16/25/35CF;DN10/16/25/40KF;NPT;VCR;G管螺纹等不同接口
*线长选件:3米/5米/10米/15米/20米/25米/30米......**长至100米 |
|
| |
|
