HY9940-1B双热偶程控复合真空计（双热偶一电离复合真空计）
◆ 概述：
HY9940-1B型双热偶程控复合真空计由二个热偶真空计和一个电离真空计复合而成，由单片计算机控制，是完全自动化的仪器，它可以广泛应用于电子、冶金和化工等工业生产部门，作真空测量和生产过程自动控制之用。

主要技术指标：

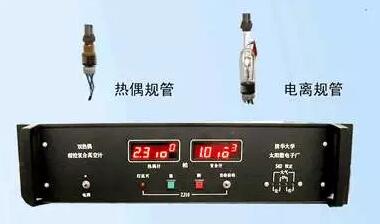

规管
热偶计使用抗污染的ZJ-54D金属规管，排气管直径f15.5±0.5mm。电离计使用ZJ-10玻璃规管，排气管直径f15.5±0.5mm。
测量范围
热偶计为；电离计为
电离计启动方式
手动：由前面板"通"/"断"按钮开关操作。
自动：当热偶计指示压强低于7Pa后电离计自动工作，当电离计指示压强高于10Pa时电离计自动熄灭。
压控继电器输出
共有三组常开/常闭继电器触点，负荷为220VAC，1A，阈值由用户设置。一组由电离计控制，另两组分别由两个热偶计控制，也可以是电离计控制两组，一个热偶计不控制。
RS232通讯口（RS232通讯口为选配功能）----可由RS232通讯口读出三个真空计读数，也可以通过RS232通讯口来打开/关闭电离真空计。
耗电25W。
规管引线长度：标准长度5m，电离规最长14m，热偶规最长50m。
真空计的简单使用方法

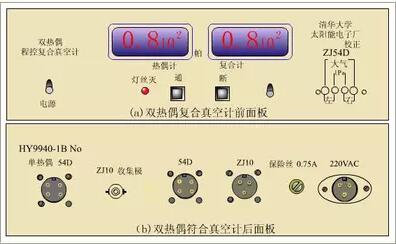

真空计的组成：本真空计由一个电离计和两个热偶计复合而成。在后面板左下方的54D热偶规插座和前面板上标有热偶计的左显示窗口相对应，是一个独立的热偶计。后面板上标有复合计的ZJ-54D热偶规插座和ZJ-10电离规插座和前面板上标有复合计的右显示窗口相对应，这两个计合用一个显示窗。若前面板右下侧的"自动"开关拨向上方，复合计中的热偶计就控制电离计的启动和关闭，若此开关拨向下方，三个真空计完全对立。1．真空计的组成：本真空计由一个电离计和两个热偶计复合而成。在后面板左下方的54D热偶规插座和前面板上标有热偶计的左显示窗口相对应，是一个独立的热偶计。后面板上标有 复合计 的ZJ-54D热偶规插座和ZJ-10电离规插座和前面板上标有复合计的右显示窗口相对应，这两个计合用一个显示窗。若前面板右下侧的"自动"开关拨向上方，复合计中的热偶计就控制电离计的启动和关闭，若此开关拨向下方，三个真空计完全对立。
复合计的显示转换：开总电源后，两个热偶计即工作，而电离计是处于关闭状态，因而ZJ-10"灯丝断"指示灯亮，两个显示窗均显示热偶计。若自动"开关" 拨向下方，则电离计只能用"通""断"按钮开关操作，一旦电离计启动，复合计显示窗自动转显电离计，此后若关闭电离计，则该显示窗又自动恢复 显示热偶计。
若若自动"开关"拨向上方，当复合计显示窗中的热偶计读数低于7Pa后，过三秒钟电离计就自动开启，同时该显示窗自动转显电离计，此后若电离 计读数大于
10Pa或复合计中的热偶计读数大于15Pa（虽不显示，计算机仍记录）电离计便自动关闭2．复合计的显示转换：开总电源后，两个热偶计即工 作，而电离
计是处于关闭状态，因而ZJ-10"灯丝断"指示灯亮，两个显示窗均显示热偶计。若自动"开关" 拨向下方，则电离计只能用"通""断"按钮开 关操作，一旦电离计
启动，复合计显示窗自动转显电离计，此后若关闭电离计，则该显示窗又自动恢复显示热偶计。若若自动"开关"拨向上方，当复合计显示窗中 的热偶计读数
低于7Pa后，过三秒钟电离计就自动开启，同时该显示窗自动转显电离计，此后若电离计读数大于 10Pa或复合计中的热偶计读数大于 15Pa（虽不显示，计算机仍记录）电离计便自动关闭

单独使用电离计和单独使用热偶计
单独使用电离计时不接热偶计即可，此时热偶计的读数永远为103Pa，若不接复合计中的热偶计，则只能手动启动电离计。
单独使用热偶计可不接电离计，但"自动"开关必须拨向下方。
关闭电离计：在潮湿天为了使机箱保持一定温度以驱散水气，暂停使用真空计时不要关闭总电源，只要关闭电离计即可。关电离计时，应先把"自动"开关
拨向下方然后用"断"按钮开关关闭电离计，否则电离计关掉三秒钟又自动打开。
重要注意事项
若电网电压大于240V，或低于190V，仪器就不能正常工作。
电离规和热偶规均使用瓷八角管座，但电离规使用三芯电缆而热偶规使用四芯电缆，千万不要差错，否则将烧坏热偶规。
雨季注意仪器防潮，若空气的相对湿度大于70%，使用仪器前要预热两小时，暂时停用时只关电离计而不关总电源，否则测量高真空时会发生误差。
控制电离规灯丝的"自动"开关非必要时不要拨向下方，否则电离不受热偶规保护。
防止ZJ-10电离规中毒：机械泵油反入扩散泵和热扩散泵油暴大气都会使ZJ-10中毒，中毒规管的泡壳会出现半透明的黑色膜。当然也不能用ZJ-10规管
测机械泵系统的压强。
