上海华岩仪器设备有限公司供应DL-2、DL-5、DL-7、DL-9型电离真空计
DL系列真空计从大气测到超高真空，不同型号的真空计测量范围不同（参见下表），用户可根据自己的使用范围选择真空计，还可以将两段测量范围的真空计放在一个机箱内组合成复合真空计，还可以选配RS-232/485接口、0-5V/4-20mA模拟量输出、真空设置、双工位巡回检测、定时打印、遥控器等附加功能。

上海华岩仪器设备有限公司供应DL-2、DL-5、DL-7和DL-9型电离真空计
一、概述
DL-2、DL-5、DL-7和DL-9型真空计都是电离真空计，不同型号的真空计测量范围不同，用户应在使用范围内打开真空计，机箱应接地，不应在电离计附近使用高频火花检漏仪。
二、技术要求

DL-10型真空计 一、概述
DL-10型真空计是用石英晶振做传感器，利用石英晶振的谐振阻抗与气体压强有关的特性做的真空计，用来测量压强。
二、技术要求
1. 测量范围：10-1.0E5Pa
2. 电源：交流220V,50Hz
3. 功率：7W
4. 机箱尺寸：180mm长（不含耳边160mm）×80 mm（高）×150 mm（深）
5. 配用规管（专用）
6. 规管接口Φ15.5mm、KF16、KF25、CF35等
7. 线缆长度：2米
三、操作说明
1. 将规管连接到真空系统，接好规管电缆线和电源线，打开电源开关，面板表显示压强值。工作结束，关掉电源开关即可。
2. 规管校准方法如下：
a．大气校准：在规管压强为大气时，用改锥按压控制单元前面板大气孔内的按键，松开后即可。
b．零点调节：在规管压强小于1.0E-2Pa时，用改锥按压控制单元前面板零点孔内的按键，松开后即可。

DL-4型真空计 一、概述
DL-4型真空计是由压敏电阻做传感器的真空计，数字面板表显示压强值，测量出的压强值与气体种类无关。
二、技术要求
1. 测量范围是：0.1-100KPa
2. 电源：交流220V，50-60Hz
3. 功率：5W
4. 机箱尺寸：
96mm长（不含耳边90mm）×96mm高（不含耳边90mm）×150mm（深）
5. 线缆长度：2米、5米
6. 配用规管：专用
7. 规管接口：Φ15.5mm、KF16、KF25、CF35等
三、操作说明
1.将规管连接到真空系统，接好规管电缆线和电源线，打开电源开关，面板表显示压强值。工作结束，关掉电源即可。
2.零点调节：在压强小于10Pa时，调节仪器后面板电位器，使压强指示为0.0KPa

上海华岩仪器设备有限公司供应DL-6型真空计（皮拉尼真空计） 一、概述
DL-6是电阻真空计（皮拉尼真空计），属于气体热传导真空计，测量出的压强值与气体种类有关。
二、技术要求
1. 测量范围是：1.0E-1-1.0E4Pa
2. 电源：交流220V，50-60Hz
3. 功率：5W
4. 机箱尺寸：180mm长（不含耳边160mm）×80mm（高）×150mm（深）
5. 线缆长度：2米、5米、8米
6. 配用规管：ZJ52（专用）
7. 规管接口：Φ15.5mm、KF16、KF25、CF35等
三、操作说明
1. 将规管连接到真空系统，接好规管电缆线和电源线，打开电源开关，面板表显示压强值。工作结束，关掉电源开关即可。
2. 规管调试：当更换规管或规管长时间不使用时，应进行调试。调试时，连接好线缆，打开电源开关，规管压强为大气压30分钟后，用改锥按压前面板上大气孔内的按键，松开后即可，当压强小于1.0E-3Pa时，用改锥按压前面板上零点孔内按键，松开后即可。

DL-0型真空计，DL-3型真空计 一、概述
DL-0和DL-3是热偶真空计，属于气体热传导真空计，测量出的压强值与气体种类有关。
二、技术要求和操作说明如下

三、操作说明
1.裸规安装
前面板的电源开关应放在关闭位置。
电源线电缆一端插入后面板的POWER(电源)，另一端插入市电(交流220伏)。
规管电缆一端插接在后面板的GAUGE(规管)插座上，另一端接到规管上。其中电缆线中的红夹子接在电子加速极(1或5)脚上。
电缆线中的两个黑夹子接在灯丝脚上（参考上图）。
屏蔽线一端插在后面板的COLLECTOR(收集极)插座上，另一端接在收集极(6)脚上，用导线将后面板的GND与裸规外壳连在一起并接地。
规管电缆线应固定在支架上，以防漏电。
2.玻壳规管安装

ZJ-2 ZJ10 ZJ27 ZJ12
ZJ-2、ZJ10、ZJ27玻壳规管直接插在电缆线插座上，线缆上的收集极夹在规管的收集极帽上即可（注意规管要对准插座上的定位销），另一端插接在仪 器后面板GAUGE(规管)和COLLECTOR(收集极)的位置上，用导线将机箱接地。DL-7真空计的线缆中两个黑夹子应夹在ZJ12玻壳规管2、3 或3、4管脚上（ZJ12有两组灯丝）红夹子夹在1或5上，Q9线上夹子夹在6上（夹子与夹子间不能相碰，以防漏电）。

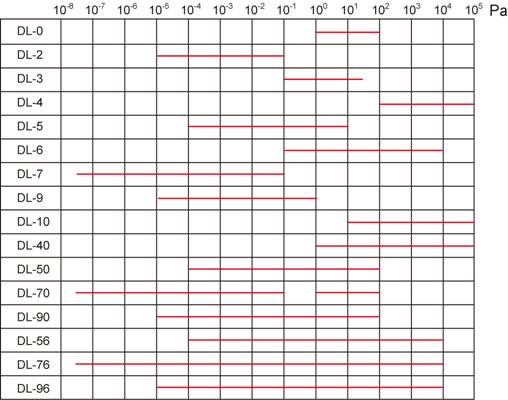

真空计测量范围示意图

DL系列真空计另外选配的附加功能介绍
一、RS232/485接口
DL系列真空计采用RS232c串行接口使真空计与计算机联机或打印输出，它符合以下串口协定：
（1）数字以ASCⅡ码发送，先发送数据最低位；
（2）RS232c输出电平，即+12V表示逻辑0，-12V表示逻辑1；
（3）异步通讯，数据结构为：1位起始位，8位数据位，1位停止位；
（4）传送速率为9600/115200波特率。
（5）DL系列真空计只有两根传输线通过15芯插座与计算机或打印机相联，发送数据线（RD）接第15芯，地线（GND）接第14芯，每个压强数值发送14个字符，格式为：2.5E-3Pa，最后一个字符代码为0D，表示回车。
（6）485接口通过UT-2211转换器转换。
二、模拟量输出
模拟量输出是指输出电压是压强对数值的线性函数，如右图所示：
DL系列真空计中，将压强值通过查表即可得到对应的对数值，然后再通过DA变换，将对数值变成电压即可，也可通过AD694这个芯片，将0-5V变成 4-20mA 。模拟量信号通过仪器后面板上15芯插座输出，第13针为信号输出，第14针为地线。
三、真空设置
真空设置即当测量压强值小于某一设定数值时，（该数值可以是固定数值写入单片机内，也可以用码盘输入该数值），继电器的接点闭合，而大于等于该数值时，继电器接点断开。继电器的接点由导线接到真空计的后面板插座上。
四、双工位巡回检测
DL系列真空计可以双路巡回检测，不可同时检测。
五、定时打印
DL系列真空计可以通过RS232c串行接口输出到微型打印机，定时打印压强值。
六、遥控器
遥控器用于DL系列真空计测量远距离真空系统的压强，最长距离为250米。
常见故障
1、电离计开机后，数值部分数码管无显示，指数部分显示0，这表示系统真空度不够，系统进入测量范围后再开机。如果证明系统已经进入测量范围，还是这样，请与销售单位联系，仪器有故障，应返厂修理。
2、电离计开机后，数值部分数码管显示零点几，指数部分显示4、5或8(分别对应DL5、DL9和DL7真空计),这表示两种情况，一种情况规管灯丝断 了，检查方法如下，规管如果是玻璃的，用眼睛可以看到灯丝不亮了，这时应换上一支新的规管。如果是金属规管，将夹灯丝的两个夹子拿掉，用万用表的通断档测 量，如果万用表发出响声，则灯丝未断，反之则灯丝断。金属规管可以修理，请与销售单位联系。另一种情况是电缆线和离子收集极线没有接好或者有脱焊的地方。 如果不是上述两种情况，请与销售单位联系，仪器有故障，应返厂修理。
3、DL-0型真空计真空计数字在0至300之间跳动或显示300Pa不动，应先检查规管，方法如下：热偶规管上的四个电极应两两相通，任何一组不通都说明规管坏了，更换规管即可，否则为仪器有故障，应与销售单位联系，返厂修理。
常用真空单位换算：

常用接口说明：1、直插式：规管外径为Φ15.5mm；
2、卡箍式：常用规格为KF16/25mm；
3、刀口法兰，常用规格为CF35。
机箱尺寸
